Wentylacja w zabudowie kuchennej: błędy projektowe i pytania do wykonawcy

Kratka wentylacyjna i droga przepływu powietrza muszą pozostać drożne mimo zabudowy meblowej. Wentylacja w zabudowie kuchennej wymaga więc wcześniejszego uzgodnienia układu szafek, urządzeń oraz dostępnego kanału.

Zakrycie otworu pełnym frontem może ograniczyć wywiew, a źle dobrane urządzenie nie usunie skutecznie oparów. Dotyczy to mieszkań, domów i wnętrz komercyjnych. Kuchnia gastronomiczna wymaga osobnej analizy instalacji, bo jej obciążenie zależy od wyposażenia i sposobu pracy.

LUSSOO to studio z Sopotu, które obsługuje Gdańsk, Gdynię i dalsze lokalizacje. Przy planowaniu wnętrza warto zestawić estetykę mebli z technicznymi warunkami budynku, zanim powstanie projekt wykonawczy.

Najważniejsze wnioski

• Kratka i dostęp do kanału nie mogą zostać zablokowane meblami.
• Nawiew to doprowadzanie świeżego powietrza do pomieszczenia, które umożliwia usuwanie zużytego powietrza przez wywiew.
• Rodzaj okapu trzeba dopasować do kanału i instalacji budynku.
• Ukrycie kratki w szafce wymaga zaprojektowania wolnej drogi przepływu.
• Przed zamówieniem mebli warto nanieść instalacje na rysunek kuchni.

Najpierw warto zrozumieć, którędy powietrze przepływa przez kuchnię.

Wentylacja w zabudowie kuchennej: jak zaplanować przepływ?

Powietrze powinno napływać do pokoi i salonu, przechodzić swobodnie w stronę kuchni oraz łazienki, a następnie odpływać kanałami wywiewnymi. Jeśli nawiew lub przejście między pomieszczeniami zostanie zablokowane, wywiew może osłabnąć.

W praktyce oznacza to uwzględnienie nawiewników, szczelin pod drzwiami i położenia kratek już podczas planowania zabudowy. Nawiew to doprowadzanie świeżego powietrza do pomieszczenia, które umożliwia usuwanie zużytego powietrza przez wywiew.

Skąd napływa powietrze i którędy odpływa?

Świeże powietrze może napływać przez nawiewniki okienne lub ścienne, a także rozwiązania przewidziane w projekcie budynku. Dalej powinno przechodzić między pomieszczeniami. Zamknięte drzwi bez podcięcia lub kratki transferowej mogą przerwać tę trasę.

W typowym mieszkaniu przepływ biegnie od pomieszczeń czystych, takich jak salon i sypialnia, w stronę kuchni oraz łazienki. Zużyte powietrze usuwa się z pomieszczeń, w których powstają wilgoć, zapachy lub zanieczyszczenia. Zabudowa nie może utrudniać dojścia powietrza do kratki.

Warto sprawdzić, czy nawiewnik nie znajduje się za zasłoną, głęboką wnęką lub meblem. Znaczenie ma także sposób użytkowania drzwi wewnętrznych. Jeżeli są często zamknięte, zaplanowana droga przepływu musi działać również przy takim układzie.

Jak działa wentylacja grawitacyjna?

Wentylacja grawitacyjna wykorzystuje naturalny ruch powietrza w kanałach. Różnica temperatury i ciśnienia między wnętrzem a zewnętrzem może wspierać wywiew, ale nie gwarantuje stałej pracy w każdych warunkach.

Szczelne okna ograniczają przypadkowy napływ świeżego powietrza. Zamknięte drzwi utrudniają jego przejście, a przeszkody przy kratce hamują odpływ. W efekcie przepływ powietrza w kuchni może być słaby albo zmienny, choć sam kanał pozostaje drożny.

Dlatego podczas projektowania trzeba uwzględnić zarówno kratkę, jak i nawiew oraz przejścia pomiędzy pokojami. Drożny przepływ należy następnie zestawić z wymaganiami dla konkretnej kuchni i budynku.

Jakie przepisy i warunki techniczne dotyczą kuchni?

Kuchnia bez okna nadal wymaga przewidzianej dla niej wentylacji. Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. określa wymagania dotyczące wentylacji, w tym zasady dla kuchni i kanałów.

Przed zmianą zabudowy lub instalacji trzeba sprawdzić dokumentację budynku. Ma to szczególne znaczenie, gdy plan zakłada zmianę istniejącego podłączenia albo ukrycie kratki. Poniższe zestawienie porządkuje podstawowe warunki, ale nie zastępuje analizy konkretnego projektu.

Wskazany minimalny przekrój kratki wentylacyjnej wynosi 100 cm². W projekcie trzeba uwzględnić, że rzeczywista drożność zależy także od drogi powietrza do otworu. Sama kratka o odpowiednim przekroju nie rozwiąże problemu braku nawiewu.

§ 152 dotyczy kratek wentylacyjnych, dlatego estetyczna osłona nie może zasłaniać ich czynnej powierzchni. W pomieszczeniach ze zmienionym układem instalacji należy ustalić, czy kanał zachowa przeznaczenie i drożność.

Prawo oraz wymagania techniczne należy odnieść do dokumentacji budynku, zwłaszcza przy zmianie istniejącej instalacji. Zakres prac warto uzgodnić z uprawnionym projektantem lub administratorem. Po sprawdzeniu warunków kanału można przejść do wyboru urządzenia nad płytą grzewczą.

Okap czy pochłaniacz: które rozwiązanie wybrać?

Okap w trybie wyciągu i pochłaniacz nie są równoważne, bo tylko wyciąg odprowadza powietrze poza budynek. Wybór zależy od dostępnego kanału, możliwości doprowadzenia powietrza oraz codziennego użytkowania kuchni.

Okap w trybie wyciągu usuwa zużyte powietrze na zewnątrz. Wymaga właściwego podłączenia do przewidzianego kanału i dopływu świeżego powietrza. Nie należy podłączać go do dowolnego kanału wspólnego bez sprawdzenia jego przeznaczenia.

Pochłaniacz pracuje w obiegu zamkniętym. Filtr przeciwtłuszczowy zatrzymuje część tłuszczu, a filtr węglowy pomaga ograniczać zapachy. Oczyszczone powietrze wraca do pomieszczenia, więc para wodna i wilgoć nie są usuwane na zewnątrz tak jak przy wyciągu.

W kuchni bez odpowiedniego kanału pochłaniacz może być praktycznym urządzeniem nad płytą, ale nie zastępuje wentylacji pomieszczenia. Kratka wywiewna nadal musi działać zgodnie z instalacją budynku. Przy wyborze liczy się też wysokość montażu i wymagania samego urządzenia.

W kuchniach z rozwiązaniami zintegrowanymi z blatem ważne jest skoordynowanie urządzenia i materiału, podobnie jak przy płycie indukcyjnej zlicowanej z blatem. Po wyborze trybu pracy trzeba zaplanować dostęp do kanału w zabudowie meblowej.

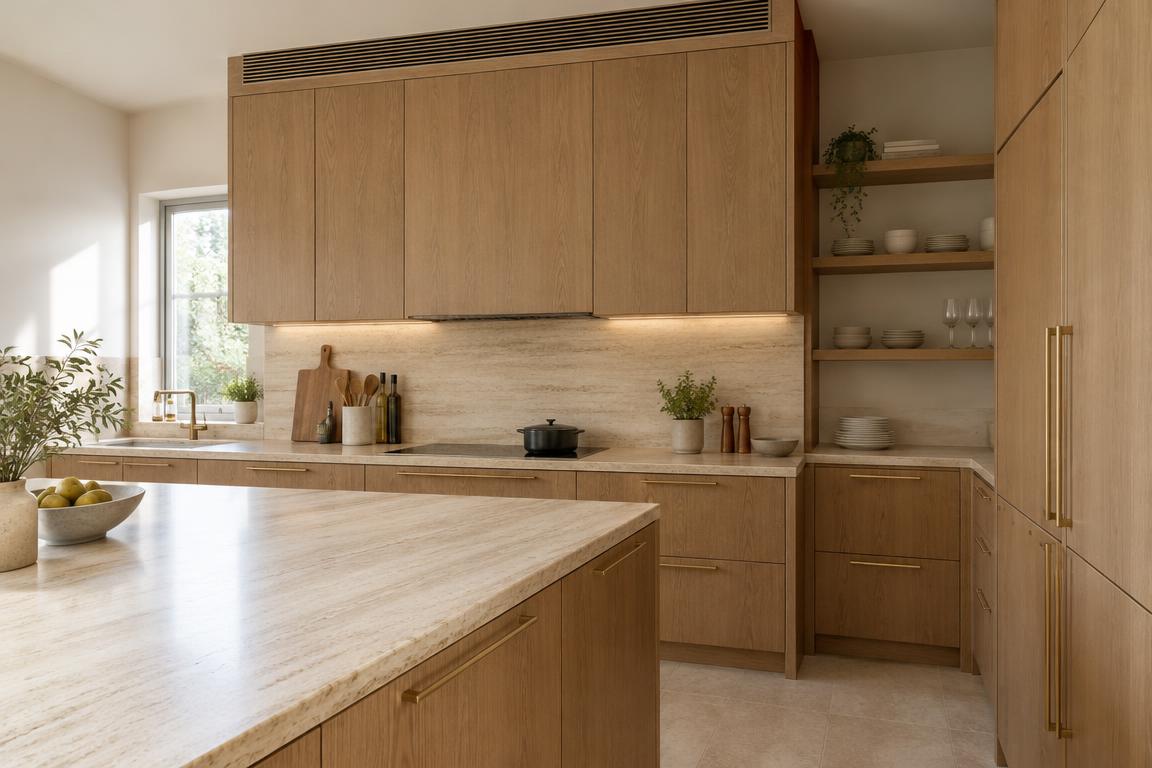

Jak ukryć kratkę wentylacyjną w zabudowie do sufitu?

Front kuchni sięgający sufitu może wypaść dokładnie przed kratką umieszczoną wysoko na ścianie. Rozwiązaniem o najmniejszym ryzyku ograniczenia przepływu jest pozostawienie kratki poza korpusem szafki.

Kratkę umieszcza się wysoko, zwykle nie niżej niż około 15 cm od sufitu. Jeśli meble mają zasłonić ten fragment ściany, trzeba rozrysować drogę powietrza i dostęp do otworu, zanim stolarz przygotuje korpusy.

Dyskretna kratka poza korpusem szafki

Pozostawienie kratki poza korpusem pozwala uniknąć dodatkowych oporów wewnątrz mebla. Można dopasować jej kolor do ściany albo zaplanować ją obok zabudowy, zamiast prowadzić powietrze przez wąski moduł.

To rozwiązanie ułatwia też kontrolę i czyszczenie otworu. Jeśli zabudowa kończy się tuż obok kratki, na rysunku trzeba pokazać jej położenie, czynny przekrój oraz przestrzeń potrzebną do zdjęcia osłony.

Kratka we froncie i kanał wewnątrz mebla

Kratka meblowa we froncie, otwarty moduł, front perforowany lub ażurowy mogą ukryć część instalacji. Każdy wariant wymaga projektu, bo sama widoczna kratka nie potwierdza, że wymagany przepływ powietrza zostanie zachowany.

Kratka meblowa zwykle ma mniejszą powierzchnię niż właściwa kratka wentylacyjna. Może też zwiększać opory przepływu. Warto sprawdzić, czy ciepła, wilgoć i powietrze mają wolną drogę od otworu do pomieszczenia, bez wąskich szczelin ograniczających przepływ.

Gdy kratka znajduje się wewnątrz szafki, przestrzeń od dołu do otworu musi pozostać wolna. Nie należy montować tam półek ani tylnej ścianki. Dopływ może zapewniać otwarty cokół, szczelina lub ażurowy element, ale ich skuteczność trzeba ocenić w projekcie.

Na rysunku zabudowy sprawdź cztery elementy:

• Położenie kratki względem frontów i korpusów.
• Wolny przekrój drogi powietrza od cokołu do otworu.
• Dostęp serwisowy do kratki i kanału.
• Brak półek, tylnej ścianki i innych przeszkód w korpusie.

Przy planowaniu zmian lokatorskich warto wcześnie porównać projekt mebli z istniejącymi otworami i instalacjami. Pomaga w tym analiza zmian lokatorskich przed odbiorem. Następnie trzeba skontrolować kanał i detale montażowe wpływające na wydajność.

Jak poprowadzić kanał i zaplanować montaż okapu?

Mocny okap może pracować słabo, gdy kanał jest zbyt wąski albo prowadzi przez wiele ostrych kolan. Średnicę i trasę trzeba dopasować do króćca urządzenia oraz projektu istniejącej instalacji.

W kanałach okapów często spotyka się średnice 125 mm i 150 mm. Żaden z tych wymiarów nie pasuje automatycznie do każdej kuchni. Zmiana przekroju może zwiększyć opory, więc decyzję należy oprzeć na instrukcji urządzenia i warunkach kanału.

Średnica, kształt i trasa kanału

Trasa powinna być możliwie krótka i prosta. Zwężenia oraz liczne kolana obniżają wydajność, szczególnie gdy załamania są ostre. Przejścia przez szafki i zabudowę nie mogą zmniejszać wolnego przekroju ani zgniatać kanału.

Gładki, sztywny kanał zwykle stawia mniejszy opór niż elastyczny przewód karbowany. Karby mogą utrudniać przepływ powietrza, a długi przewód trudniej ułożyć bez załamań. Szczegóły zależą od dostępnej przestrzeni i sposobu podłączenia urządzenia.

Nie warto dobierać kanału tylko do szerokości szafki. Trzeba uwzględnić króciec, trasę, połączenia i miejsce na montaż. Jeśli kanał przebiega przez sąsiednie pomieszczenie lub wspólną część budynku, samodzielne przerabianie instalacji nie jest właściwym rozwiązaniem.

Dostęp serwisowy i czyszczenie

Filtry okapu należy wyjąć bez demontażu mebli. Warto też przewidzieć dostęp do połączeń kanału i elementów, które mogą wymagać czyszczenia lub kontroli. To szczególnie ważne, gdy zabudowa zakrywa instalację na całej wysokości.

Projekt warto skoordynować ze stolarzem i instalatorem przed wykonaniem otworów. Przy planowaniu wydzielonych pomieszczeń technicznych liczą się także stabilne warunki i dostęp serwisowy, jak pokazuje projektowanie domowej winiarni z uwzględnieniem instalacji.

Przed montażem sprawdź cztery punkty:

• Średnicę kanału na całej trasie.
• Szczelność połączeń między odcinkami.
• Ograniczenie załamań i ostrych kolan.
• Dostęp do filtrów oraz elementów wymagających czyszczenia.

Po ustaleniu technicznego przebiegu kanału można uzgodnić zakres i odpowiedzialność wykonawców przed rozpoczęciem prac.

O co zapytać wykonawcę przed montażem?

Przed montażem należy uzgodnić kanał, nawiew i sposób sprawdzenia działania. Sam montaż okapu nie potwierdza, że wentylacja całego budynku pracuje prawidłowo.

Warto ustalić, kto odpowiada za otwory w meblach, podłączenie urządzenia i kontakt z administratorem. Jeśli zakresy stolarza, instalatora oraz administratora się stykają, podział prac powinien być jasny przed zamówieniem materiałów.

Przed podpisaniem zakresu prac zadaj wykonawcy pięć konkretnych pytań:

• Z którego kanału wolno korzystać przy tej instalacji?
• Jak zostanie zapewniony nawiew do pomieszczenia?
• W jaki sposób kratka pozostanie drożna po montażu mebli?
• Jak zostanie sprawdzona praca urządzenia po montażu?
• Jak będzie można uzyskać dostęp do czyszczenia i kontroli?

Odpowiedzi powinny odnosić się do projektu, a nie wyłącznie do samego okapu. Ustal też, kto dokumentuje wykonane podłączenie i kto przekazuje informacje o sposobie czyszczenia. Rozwiązanie musi być zrozumiałe dla osoby, która będzie korzystać z kuchni.

Jeśli po montażu pojawia się słaby ciąg albo powietrze napływa przez kratkę, potrzebna jest kontrola przyczyny. Nie należy rozwiązywać problemu przez zakrywanie otworu. Specjalista może ocenić nawiew, kanał oraz warunki pracy instalacji.

Warto wcześniej sprawdzić również planowane wydatki i zakres prac wykończeniowych, na przykład w kontekście kosztu wykończenia mieszkania w Gdańsku. Innego rozpoznania wymaga przypadek, w którym kuchnia służy działalności gastronomicznej.

Czy zasady dla kuchni domowej wystarczą w lokalu gastronomicznym?

Jedno gotowanie w mieszkaniu stawia inne wymagania niż jednoczesna praca kilku urządzeń w kuchni komercyjnej. Wentylacja kuchni gastronomicznej wymaga osobnego projektu, który uwzględnia urządzenia, obciążenie i układ lokalu.

Nie należy przenosić domowych założeń wprost do restauracji ani małego lokalu użytkowego. Sposób pracy urządzeń może zmieniać ilość ciepła, pary i zanieczyszczeń, które instalacja ma usuwać. Znaczenie ma też liczba stanowisk oraz ich położenie.

Jakie przepisy dotyczą wentylacji w gastronomii i lokalu użytkowym?

Przepisy dotyczące wentylacji w gastronomii oraz przepisy dotyczące wentylacji w lokalu użytkowym trzeba rozpatrywać razem z przeznaczeniem lokalu i jego wyposażeniem. Wymagania mogą zależeć od tego, jakie procesy odbywają się w kuchni i jak rozmieszczono stanowiska.

Ocena nie kończy się na pomieszczeniu kuchennym. Projektant bierze pod uwagę sąsiednie przestrzenie, drogę kanałów, możliwość nawiewu i serwisowania instalacji. Zmiana funkcji lokalu może wpłynąć na zakres potrzebnych rozwiązań.

Ogólne wskazówki nie stanowią kompletnej opinii prawnej dla konkretnego lokalu. Zakres należy uzgodnić z właściwym projektantem, który odniesie go do dokumentacji budynku oraz przeznaczenia pomieszczeń.

Czym różni się wentylacja kuchni gastronomicznej?

Wentylacja kuchni gastronomicznej zależy między innymi od rodzaju i intensywności pracy urządzeń oraz układu pomieszczeń. Inaczej działa stanowisko z jednym urządzeniem używanym okresowo, a inaczej kilka źródeł ciepła pracujących równocześnie.

Wentylacja mechaniczna może być częścią projektu, gdy wymaga tego sposób użytkowania lokalu. Jej dobór trzeba powiązać z nawiewem, wydajnością urządzeń i przebiegiem kanałów. Samo zwiększenie mocy okapu nie rozwiąże problemu, jeśli pozostałe elementy instalacji nie są do niego dopasowane.

Przed wyborem rozwiązania trzeba sprawdzić wymagania dla konkretnego lokalu oraz uzgodnić projekt z właściwym projektantem. Zakres tej analizy wpływa na ilość prac, potrzebne urządzenia i dostęp serwisowy, a więc także na koszt.

Co wpływa na koszt i dobór wentylacji gastronomicznej?

Do określenia zakresu instalacji projektant potrzebuje planu lokalu, listy urządzeń, informacji o sposobie pracy oraz danych o istniejących kanałach. Cena wentylacji gastronomicznej zależy od wymaganej wydajności, trasy kanałów, prac adaptacyjnych i dostępu serwisowego.

Wycena obejmuje nie tylko urządzenia. Znaczenie mają ich liczba i rodzaj, długość oraz możliwość prowadzenia kanałów, zakres zmian w lokalu i dostęp do elementów wymagających czyszczenia. Bez tych informacji jedna kwota nie opisuje realnego zakresu prac.

Od czego zależy cena wentylacji gastronomicznej?

Wydajność trzeba powiązać z obciążeniem kuchni, a trasę z możliwościami budynku. Długi lub skomplikowany przebieg kanału może wymagać większego zakresu robót. Prace adaptacyjne wpływają na harmonogram, a brak dostępu serwisowego może wymusić zmianę zabudowy.

Warto rozdzielić koszt urządzeń, kanałów, montażu i ewentualnych prac budowlanych. Taki podział ułatwia porównanie ofert o podobnym zakresie. Przy planowaniu budżetu wykończenia przydatny jest też przegląd czynników wpływających na koszt prac w mieszkaniu, choć nie zastępuje on wyceny instalacji gastronomicznej.

Jak ocenić rozwiązanie dla pracowni cukierniczej?

Wentylacja w pracowni cukierniczej powinna uwzględniać urządzenia, ciepło i parę powstające podczas pracy oraz układ stanowisk. Piece, zmywanie i przygotowywanie produktów mogą obciążać pomieszczenie w różnym czasie. Projekt powinien odpowiadać rzeczywistemu rytmowi pracy.

Przy opisie potrzeb warto wskazać, które urządzenia pracują równocześnie, gdzie znajdują się stanowiska i jak długo trwa typowy cykl. Pomaga to ocenić, jak prowadzić instalację i gdzie pozostawić dostęp do kontroli. Układ przestrzeni wpływa zarówno na komfort osób, jak i na dobór urządzeń.

Hasło „wentylacja w gastronomii na forum” może podsunąć temat do sprawdzenia, ale nie jest gotowym projektem dla innego lokalu. Różnią się urządzenia, kanały oraz warunki budynku. Przed wyceną należy zebrać plan lokalu, listę urządzeń i informacje o istniejących kanałach.

Podsumowanie

Estetyczna zabudowa nie powinna ograniczać wymiany powietrza. Drożna kratka, zapewniony nawiew i okap dobrany zgodnie z projektem są ważniejsze niż całkowite ukrycie instalacji.

Przed zamówieniem mebli nanieś kratkę, kanał i urządzenia na wspólny rysunek kuchni. Przekaż go do weryfikacji wykonawcy oraz projektantowi instalacji przed rozpoczęciem montażu.
